配电柜的安装要求

发布日期:2020-09-19 作者: 点击:

配电柜分动力配电柜和照明配电柜、计量柜,是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

(1)一级配电设备,统称为动力配电中心。它们集中安装在企业的变电站,把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器,故电气参数要求较高,输出电路容量也较大。

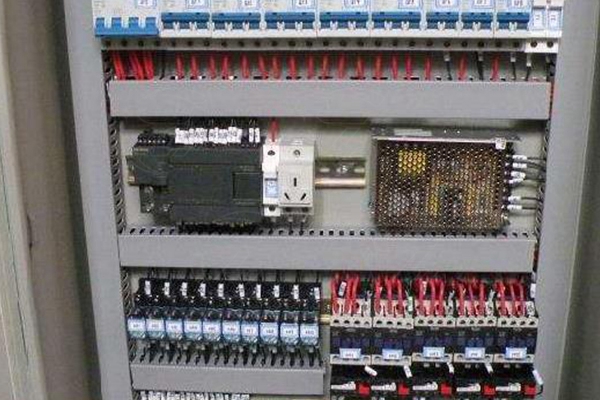

配电柜

(2)二级配电设备,是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

(3)末级配电设备总称为照明动力配电箱。它们远离供电中心,是分散的小容量配电设备。

配电柜安装要求是:配电板(箱)应用不可燃材料制作;触电危险性小的生产场所和办公室,可安装开启式的配电板;在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所,应安装封闭式箱柜;在有导电性粉尘或产生易燃易爆气体的危险作业场所,必须安装密闭式或防爆型的电气设施;配电板(箱)各电气元件、仪表、开关和线路应排列整齐,安装牢固,操作方便。落地安装的板(箱)底面应高出地面5~10 mm;操作手柄中心高度一般为1.2~1.5m;板(箱)前方0.8~1.2m的范围内无障碍物;保护线连接可靠;板(箱)以外不得有裸带电体外露;必须装设在板(箱)外表面或配电板上的电气元件,必须有可靠的屏护。
