电气系统设计有哪些元素?

发布日期:2020-07-03 作者: 点击:

电气系统图主要有电气原理图、电器布置图、电气安装接线图等,绘图软件有电气CAD、protel99、Cadence等。

因此,电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的,具有结构简单,层次分明。主要用于研究和分析电路工作原理。

电气布置安装图主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置。为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。

电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息,包括连接关系,线缆种类和敷设线路。

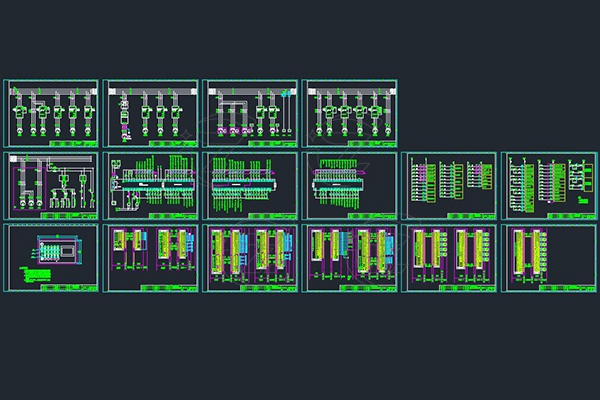

电气控制图纸

常见的标有:QS刀开关、FU熔断器、KM接触器、KA中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ 行程开关。

元件技术数据

(1)电气元件明细表:元器件名称、符号、功能、型号、数量等。

(2)用小号字体注在其电气原理图中的图形符号旁边。
